Concevoir un plan de zonage dans Rayon

Tout sur l'utilisation de Rayon pour créer des plans de zonage et extraire et présenter des informations à partir de dessins architecturaux.

Qu'est-ce qu'un plan de zonage ?

Un plan de zonage est un dessin qui définit l’utilisation autorisée, l’implantation et la taille d’un projet conformément aux réglementations locales d’urbanisme. Il montre généralement les limites de propriété, les zones constructibles autorisées et les affectations du sol prévues.

Comment créer un plan de zonage dans Rayon ?

Créer un plan de zonage dans Rayon prend généralement entre 1 et 2 heures, selon la taille et la complexité de la propriété. Pour commencer, vous aurez simplement besoin d’un fichier DWG ou PDF de la propriété, ainsi que d’informations sur les règles et réglementations locales applicables à votre projet.

🔗 Voici un lien vers le modèle de zonage de Rayon. C’est parti !

(1) Importer votre dessin : 5 minutes

L’importation de fichiers dans Rayon est simple.

• Sélectionnez l’option Importer DWG/PDF depuis le menu principal de votre modèle.

• Rayon vous demandera d’évaluer l’échelle de votre dessin.

En savoir plus sur l’import ici.

(2) Dessiner une légende : 5 minutes

Dessinez une légende listant les usages autorisés et l’implantation des bâtiments, puis formatez-la selon les normes locales de dessin.

• Utilisez l’outil Rectangle, puis sélectionnez-le et définissez son Style via le panneau latéral droit. Vous pouvez y définir une couleur, un motif de hachures, un type de ligne, etc. Ensuite, enregistrez et nommez votre style pour le réutiliser par la suite.

• Utilisez l’outil Texte pour ajouter des descriptions à votre légende.

En savoir plus sur les styles ici.

(3) Dessiner des zones : 15 à 30 minutes

L’outil Zone de Rayon propose deux manières de définir des zones :

• Zone en polyligne : utilisez l’outil Zone pour dessiner une forme fermée. L’étiquette affichera la surface en mètres carrés, mise à jour automatiquement à chaque modification de la forme.

• Zone dans un réseau de murs : commencez par dessiner des murs pour définir une zone fermée sur votre plan. Ensuite, utilisez l’outil Zone pour remplir cet espace en un simple clic. Une étiquette indiquera automatiquement la surface en m² et s’ajustera selon les modifications.

En savoir plus sur l’outil zone ici.

(4) Créer un tableau de zonage : 15 à 20 minutes

Listons, comptons et additionnons rapidement vos zones avec l’outil tableau de Rayon !

• Nommez vos zones en les sélectionnant et en modifiant leur propriété Nom.

• Ajoutez des propriétés personnalisées à vos zones pour faciliter la planification. Par exemple, vous pouvez ajouter une propriété Catégorie pour regrouper les usages du sol (Public, Commercial, Résidentiel, etc.).

• Créez un tableau listant les zones selon leur catégorie :

  • Créez un nouveau tableau avec le bouton +

  • Activez uniquement la catégorie zone

  • Ajoutez les propriétés Aire et Catégorie

  • Groupez le tableau selon la Catégorie

  • Vous avez désormais un tableau récapitulatif listant chaque zone avec son nom, sa catégorie, sa surface en m², et les totaux. Exportez-le au format Excel !

En savoir plus sur les tableaux ici.

(5) Partagez votre travail : 5 minutes

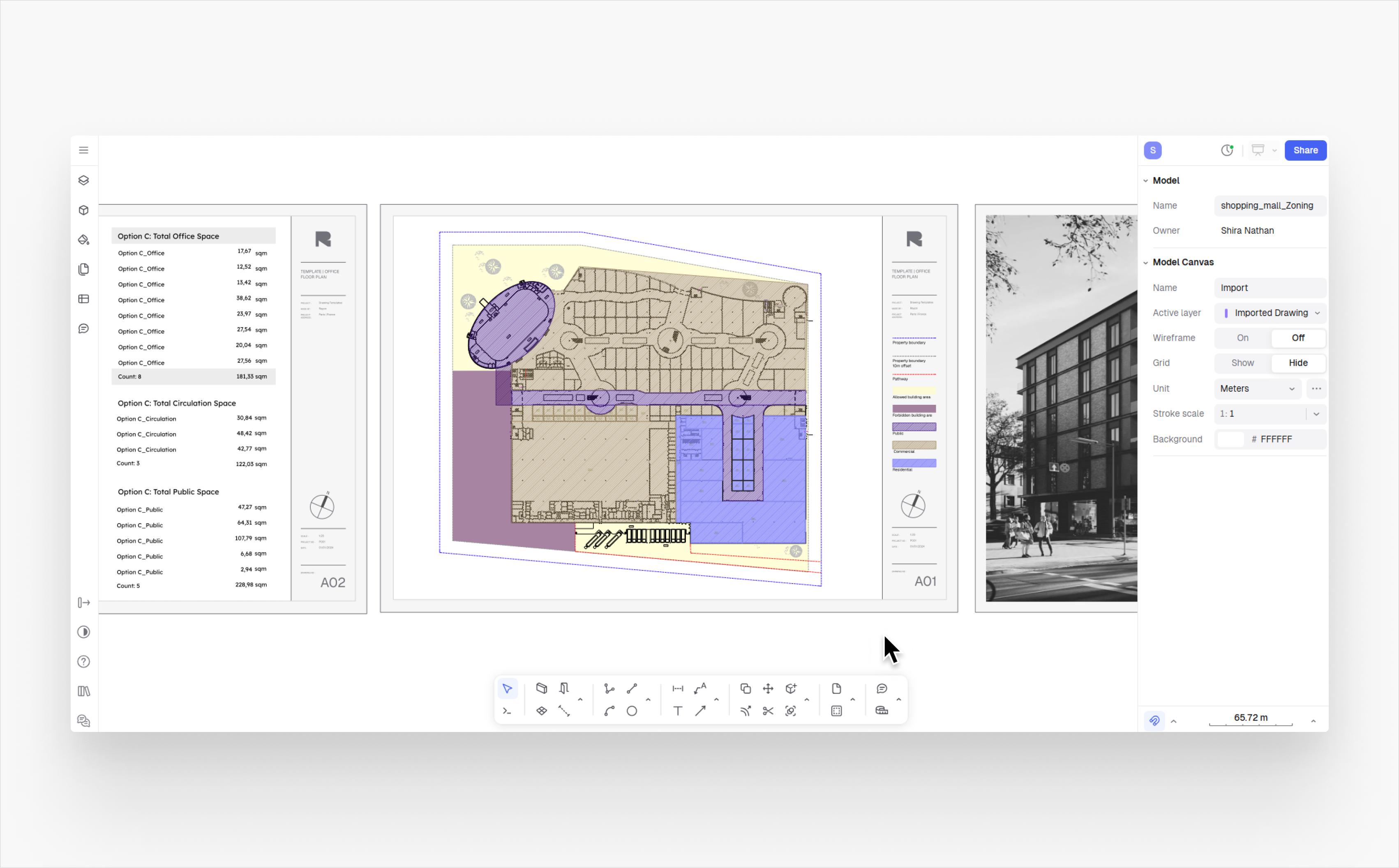

Vous êtes à la dernière étape ! Maintenant que vous avez votre plan de zonage architectural et un tableau de données, organisez-les sous forme de pages et partagez-les directement depuis Rayon via un lien URL.

• Importez votre tableau au format PDF et placez-le à côté de votre plan architectural.

• Ajoutez une page sur votre canevas et définissez son échelle et son format de papier.

• Ajoutez un cartouche depuis la bibliothèque de blocs de Rayon et personnalisez-le.

• Partagez votre travail via un lien URL en cliquant sur le bouton Partager, puis copiez l’URL. Envoyez-le ensuite aux parties prenantes.

En savoir plus sur les pages ici.

Et voilà ! Vous avez terminé les cinq étapes pour créer un plan de zonage dans Rayon. N’hésitez pas à personnaliser et à utiliser le modèle de zonage de Rayon pour vos propres projets. 🔗

Pour plus d’instructions détaillées étape par étape, regardez notre tutoriel complet sur la création d’un plan de zonage dans Rayon :

---
