Blocs

Comment utiliser les bibliothèques de blocs dans Rayon.

Voici tout ce que vous devez savoir sur l'utilisation et la création de blocs.

Création de blocs

Dans Rayon, les blocs permettent de regrouper des éléments et de les enregistrer dans votre bibliothèque de blocs. Une fois enregistrés, vous pouvez créer autant d'instances que vous le souhaitez d'un même bloc : chaque instance restera liée à sa définition, de sorte que la modification d'un bloc affectera toutes les instances de ce bloc de votre dessin.

Pour créer un nouveau bloc :

• Sélectionnez les éléments que vous souhaitez enregistrer en tant que bloc.

• Cliquez sur le bouton Bloc (CMD + B) dans la barre d'outils.

• Votre nouveau bloc a été ajouté à votre bibliothèque de blocs, dans le panneau de gauche.

• Cliquez sur le nom du bloc pour le renommer !

• Vous pouvez maintenant faire glisser et déposer le bloc sur votre canevas pour insérer autant d'instances que vous le souhaitez.

Il est également possible de créer des blocs par l'import de fichiers DWG/DXF, Rayon pouvant détecter les blocs sous ces formats et les transformer automatiquement en blocs Rayon.

Modifier ou remplacer des blocs

Les blocs peuvent être modifiés ou remplacés.

L'édition d'un bloc signifie l'édition de la définition du bloc sous-jacent.

• Toute modification effectuée en mode édition sera appliquée à toutes les instances de ce bloc dans votre dessin.

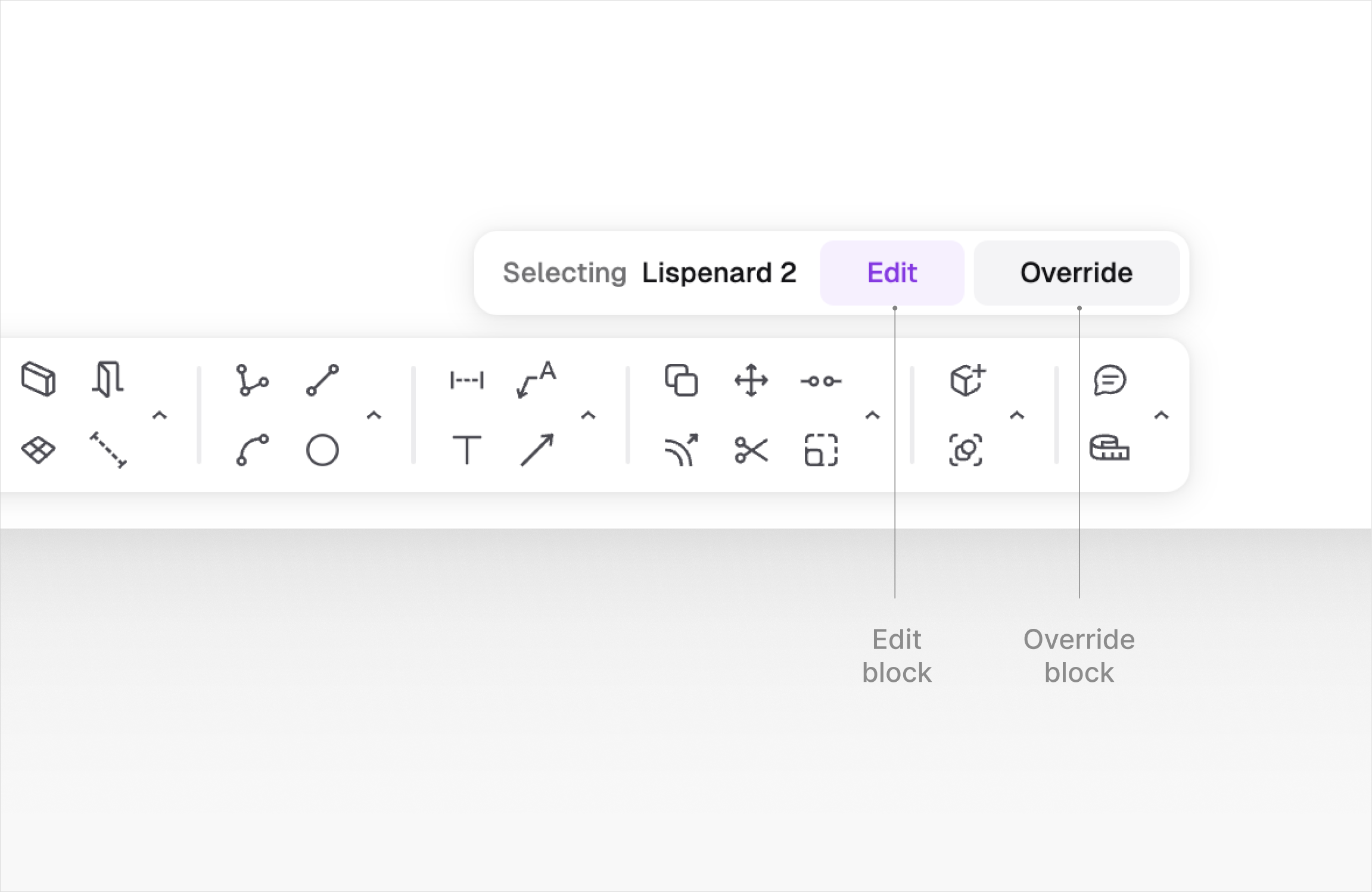

• L'édition est accessible dans la barre d'édition, en double-cliquant sur une instance de bloc ou en appuyant sur CMD + E.

Surcharger un bloc signifie modifier l'aspect (styles et visibilité) d'une instance de bloc unique.

• Toutes les dérogations appliquées à une instance seront portées par cette instance, et uniquement par elle, tandis que l'instance conservera son lien avec sa définition.

• La surcharge est accessible dans la barre d'édition, ou en appuyant sur CMD + O.

• A tout moment, toutes les dérogations d'un bloc peuvent être réinitialisées, en cliquant sur Réinitialiser toutes les surcharges (dans le clic droit), ou en appuyant sur CMD + OPT + O.

Rendre unique une instance de bloc signifie qu'une nouveau bloc, copie de l'initial, sera crée et assigné à cette instance.

• En d'autres termes, à tout moment, une instance de bloc peut être détachée de sa définition et assignée à sa propre définition, clone de la définition initiale.

• L'option Rendre unique est accessible par un clic droit sur le bloc, ou en appuyant sur CMD + U.

Utilisation des bibliothèques de blocs

Rayon vous fournit plus de 10k+ blocs prêts à être utilisés.

Dans l'onglet Bibliothèques du panneau Bloc, en tapant (presque) n'importe quel nom d'élément, vous obtiendrez des blocs provenant des bibliothèques de Rayon ou de votre organisation.

Les articles avec une étiquette violette sont appelés des familles de blocs ; ils offrent plusieurs versions d'un bloc donné. Par exemple, une famille de chaises vous fournira les différentes vues de l'objet : vue de face, vue de côté et vue de dessus...

Une fois insérée, une instance de bloc peut voir sa définition de bloc remplacée par une définition de bloc différent à partir de la propriété définition de la section de de l'instance de bloc dans le panneau des propriétés.

Pour en savoir plus sur les bibliothèques de blocs, cliquez ici.

Blocs hébergés

Les blocs peuvent également être hébergés dans des murs. Un bloc hébergé utilise une ligne d'insertion définie dans sa définition, pour spécifier comment celui-ci doit être inséré dans un mur.

Pour créer un bloc hébergé :

• Sélectionnez les éléments que vous souhaitez enregistrer en tant que bloc.

• Cliquez sur le bouton Block (CTRL + B) dans la barre d'outils.

• Cliquez sur le bloc et ensuite sur le bouton Éditer (E) ; vous remarquerez un point de contrôle blanc au milieu du bloc (ce point est son point d'insertion dans le modèle).

• Sélectionnez le point de contrôle.

• Dans le panneau des propriétés, remplacez le point par une ligne dans la section intitulée Bloc.

C'est tout ! Votre bloc d'ouverture va maintenant pouvoir être hébergé automatiquement sur un mur.

Pour plus d'informations étape par étape, regardez notre tutoriel sur l'utilisation et la création de blocs dans Rayon :
