Commandes d'édition

Une liste exhaustive des commandes d'édition de Rayon.

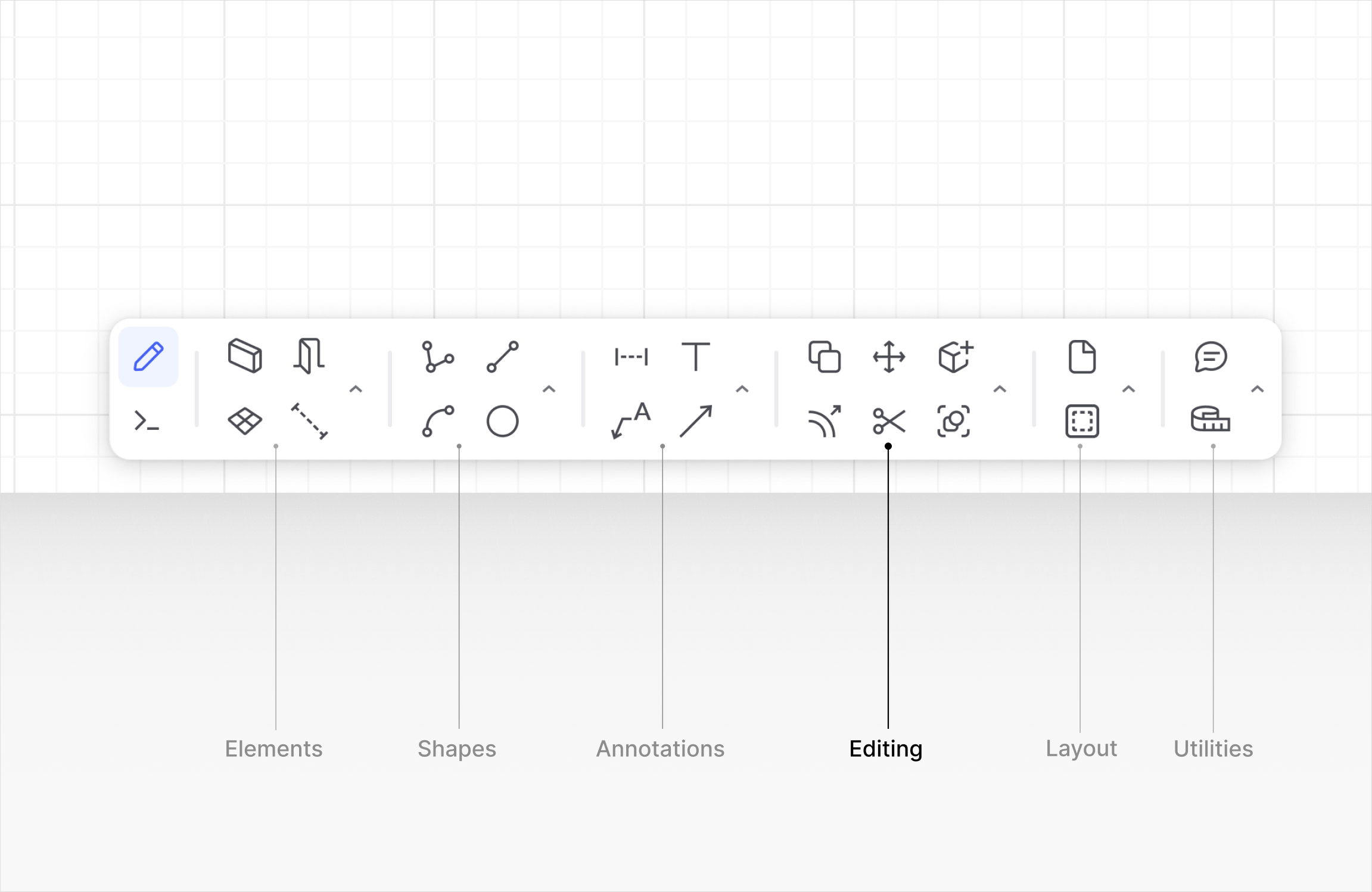

Toutes les commandes d'édition se trouvent dans la barre de commandes inférieure dans la section Édition, ou peuvent être activées via les raccourcis ou la ligne de commande.

Commandes d'édition

Notez que pour chaque commande d'édition, vous pouvez soit commencer par,

• sélectionner le(s) élément(s) à modifier puis déclencher la commande,

• ou, lancer la commande d'abord, puis sélectionner le(s) élément(s) à modifier et enfin cliquer sur Terminé (ou presser ↵ or ESPACE)

Copie CC

Arguments : Distance, Angle

• Commencez par sélectionner l'élément à copier puis déclenchez la commande Copie.

• Sélectionnez le point spécifique à partir duquel vous souhaitez copier l'élément.

• Sélectionnez le point d'insertion de l'élément copié.

Déplacer MM

Arguments : Distance, Angle

• Commencez par sélectionner l'élément à déplacer, puis déclenchez la commande Move.

• Sélectionnez le point spécifique à partir duquel vous souhaitez déplacer l'élément.

• Sélectionnez le point d'insertion de l'élément déplacé.

Décalage OO

Argument : Distance

• Commencez par sélectionner l'élément à décaler, puis déclenchez la commande Décalage.

• Sélectionnez la distance de décalage spécifique avec laquelle vous souhaitez décaler l'élément.

Rogner TR

• Commencez par sélectionner les éléments qui se croisent, puis déclenchez la commande Rogner.

• Sélectionnez les sections de géométrie à supprimer

Échelle S

Mode : Scope Sélection/Dessin Arguments : Échelle, Distance

• Commencez par sélectionner l'élément à mettre à l'échelle, puis déclenchez la commande Echelle.

• Sélectionner le premier point à mettre à l'échelle

• Sélectionnez ensuite un second point ou entrez un rapport d'échelle dans l'argument de commande actif

Joindre J

• Sélectionner les geométries à joindre puis déclencher la commande Joindre.

Rotation RR

Argument : Angle

• Commencez par sélectionner l'élément à faire pivoter puis déclenchez la commande Rotation.

• Sélectionner le premier point à partir duquel effectuer la rotation

• Sélectionnez ensuite un angle sur le canevas

Miroir MI

Mode : Copier/Déplacer

• Commencez par sélectionner l'élément à mettre en miroir, puis déclenchez la commande Miroir.

• Sélectionnez le premier point à partir duquel vous souhaitez créer un miroir

• Sélectionnez ensuite un deuxième point sur le canevas

Raccord CF

Mode : Unique/Tout Argument : Rayon

• Commencez par sélectionner l'élément à raccorder, puis déclenchez la commande Raccord.

• Sélectionnez les deux éléments contigus à partir desquels vous souhaitez réaliser un raccord.

• Sélectionnez ensuite le rayon du raccord sur le canevas

Chanfrein CH

Mode : Régulier/Non régulier Arguments : Distance à gauche, Distance à droite

• Commencez par sélectionner l'élément à chanfreiner, puis déclenchez la commande Chanfrein.

• Sélectionnez les deux trajectoires contiguës à chanfreiner à partir de

• Sélectionnez ensuite la distance sur le canevas

Exploser X

Sélectionnez les éléments à exploser puis déclenchez la commande Exploser

Étendre TX

• Commencez par sélectionner le(s) élément(s) à étendre puis lancer la commande Etendre

• Sélectionnez ensuite les segments à étendre.

Aligner AL

Mode : Non mis à l'échelle/Mise à l'échelle

• Commencez par sélectionner les éléments à aligner.

• Sélectionner l'élément premier point source

• Sélectionnez l'élément premier point de destination

• Sélectionner l'élément second point source

• Sélectionnez l'élément second point de destination

Booléen B

Mode : Joindre/Intersecter/Exclure/Soustraire

• Commencez par sélectionner la commande Booléen

• Sélectionnez le mode approprié selon l'opération booléenne que vous souhaitez réaliser: Joindre Intersecter Exclure Soustraire

• Sélectionnez l'élément en fonction du mode choisi. Attention, selon le mode choisi l'ordre de sélection des éléments est important.

Réseau AR

• Commencez par sélectionner le(s) élément(s) à dupliquer plusieurs fois.

• Sélectionner le point de départ de la duplication en réseau

• Saisissez le nombre de copies que vous souhaitez effectuer.

• Soit, vous choisissez un point final, soit vous tapez une distance pour spécifier la longueur entre deux copies dans le réseau.

Hachures BB

La commande Hachures sert à remplir une partie du canevas par une courbe avec un remplissage, elle peut être utilisée de deux manières différentes.

• Soit en lançant la commande et en sélectionnant des zones sur votre canevas ; dans ce mode, toutes les entités du canevas seront considérées comme des entités délimitantes.

• Ou en sélectionnant d'abord quelques entités délimitantes, puis en lançant la commande ; de cette façon, les formes sélectionnées seront les seules entités délimitantes considérées pendant l'exécution de la commande.

Diviser DD

La commande Diviser permet de découper un élément en segments égaux. Vous pouvez diviser selon le nombre de parties ou selon une distance fixe. Lorsqu’une courbe fermée est divisée en mode Distance, il vous sera demandé de choisir une direction.

Mode : Nombre

• Commencez par sélectionner l'élément à diviser.

• Choisissez le nombre de segments.

• Rayon place alors des points de division répartis de manière égale le long de l’entité et découpe l'élément en conséquence.

Mode : Distance

• Commencez par l'élément à diviser.

• Saisissez une distance fixe.

• Rayon place des points de division à intervalles réguliers le long de l'élément et découpe l'élément en conséquence.

Pour plus d'informations étape par étape, regardez notre tutoriel sur l'utilisation des outils d'édition dans Rayon :
