Importer

Tout sur l'importation de fichiers dans Rayon.

Veuillez noter que l'importde DWG/DXF, de PDF et d'images est limitée à 25mo dans Rayon. Lors de l'import, un nouvel onglet temporaire s'ouvrira, assurez-vous que votre bloqueur de fenêtres pop-up ne l'empêchera pas de le faire.

Options d'import

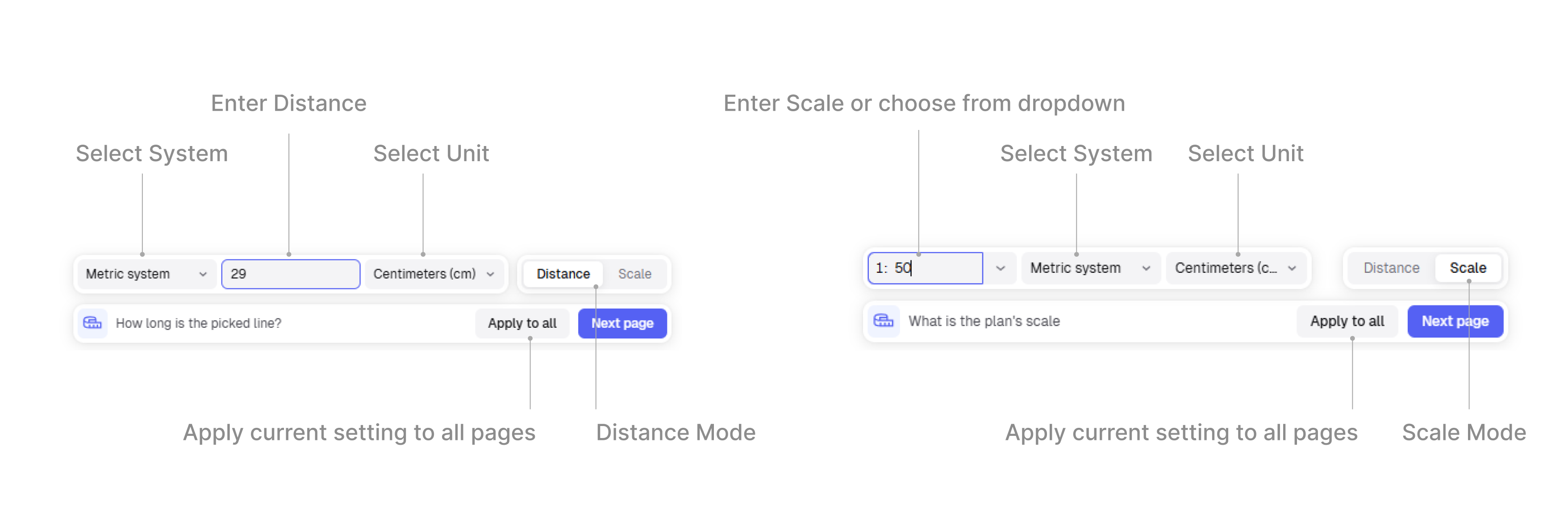

Mode de distance et d'échelle :

• Le mode distance permet de mettre le dessin à l'échelle en traçant une ligne et en spécifiant sa nouvelle longueur.

• Le mode échelle permet de mettre le dessin à l'échelle en spécifiant directement la valeur de l'échelle du dessin, qui est souvent indiquée sur les dessins. Cela peut être utile si votre dessin n'a pas de mesures visibles.

Import d'une image à partir du gestionnaire de projets (PM)

Import d'une image dans Rayon :

• Cliquez sur Import en haut à droite du gestionnaire de projet et choisissez un fichier.

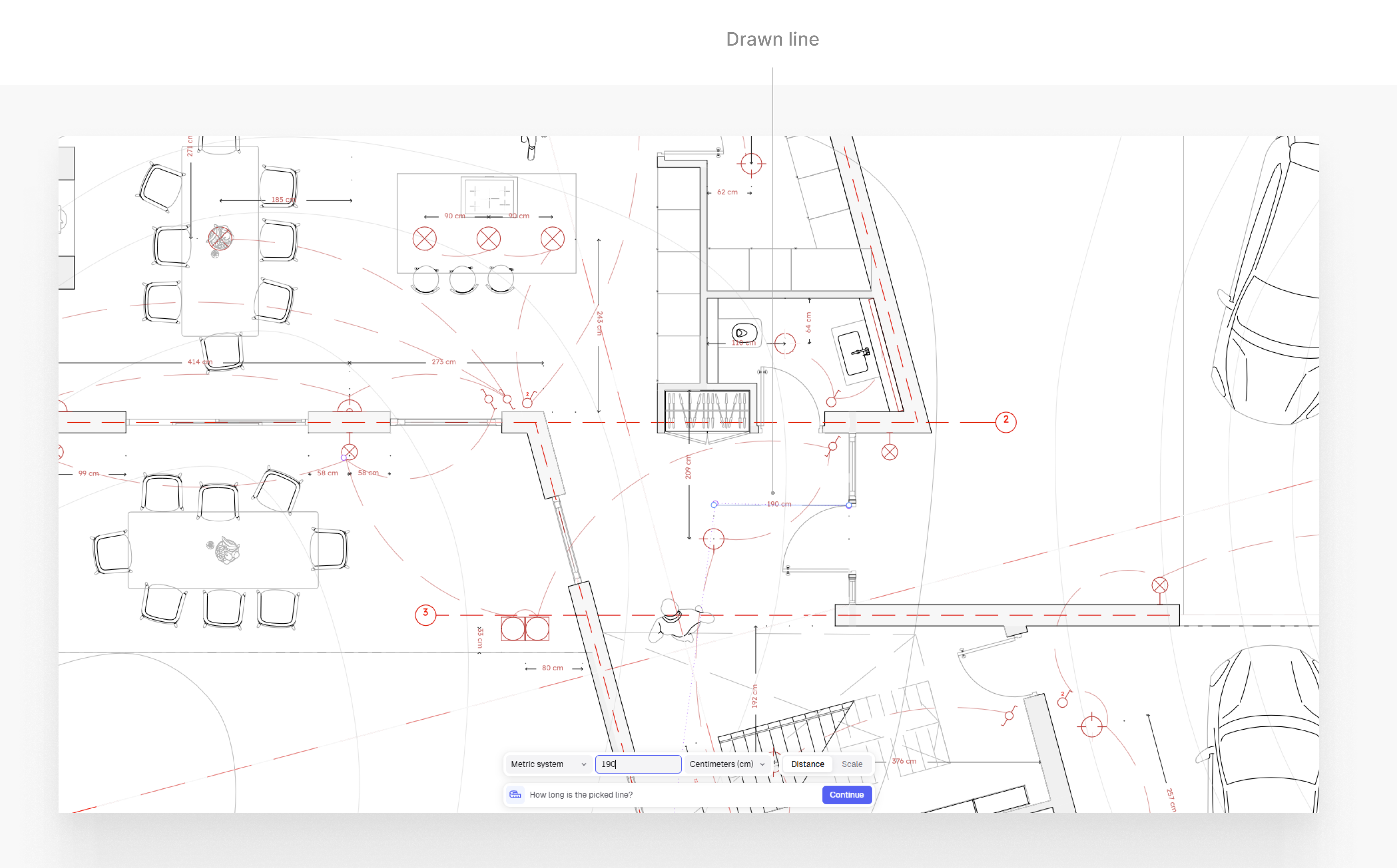

• Définissez l'échelle de votre dessin importé, en choisissant soit le mode distance, soit le mode échelle. Cliquez ensuite sur Continuer.

• Votre fichier est importé dans un nouveau dessin.

Lors de l'import d'une image à partir d'un dessin existant, l'échelle lors de l'import n'est pas disponible. Les formats supportés sont : *.jpg, *.png, *.webp, *.heic, *.bmp, *.gif

Import d'un fichier AutoCAD (DWG, DXF) à partir du gestionnaire de projets (PM)

Pour importer un fichier DWG ou DXF dans Rayon,

• Cliquez sur Import en haut à droite du gestionnaire de projet et choisissez un fichier.

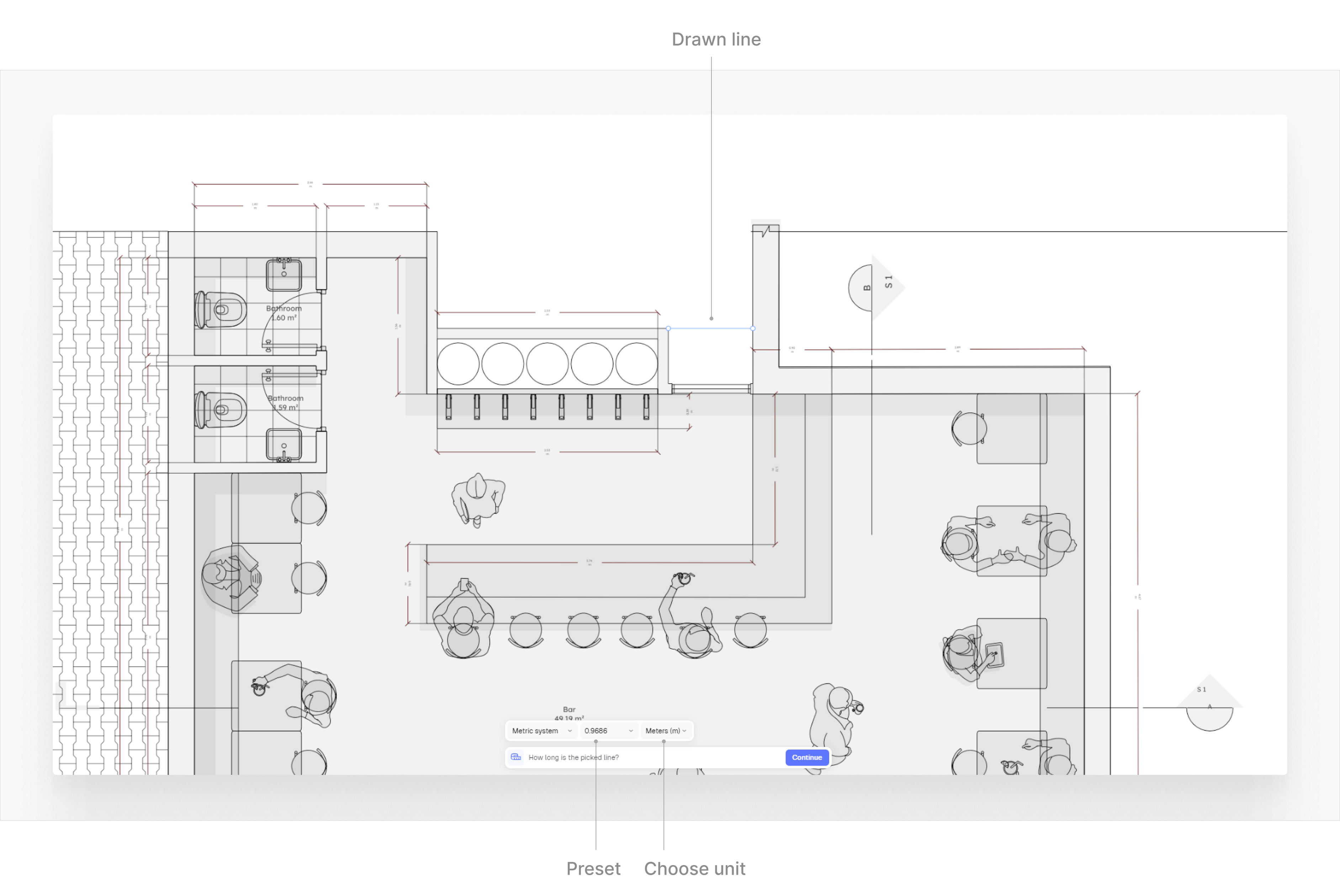

• Définissez l'échelle de votre dessin importé, en choisissant un point de départ et un point d'arrivée. Si nécessaire, vous pouvez modifier la valeur de l'unité en fonction de l'échelle de votre dessin. Cliquez ensuite sur Continuer.

• Votre fichier est importé dans un nouveau dessin.

La distance de la ligne bleue est basée sur votre dessin original. Si la distance ne semble pas correcte, vous pouvez mettre votre dessin à l'échelle après l'import.

Import d'un fichier PDF à partir du gestionnaire de projets (PM)

Pour importer un fichier PDF dans Rayon,

• Cliquez sur Import en haut à droite du gestionnaire de projet et choisissez un fichier.

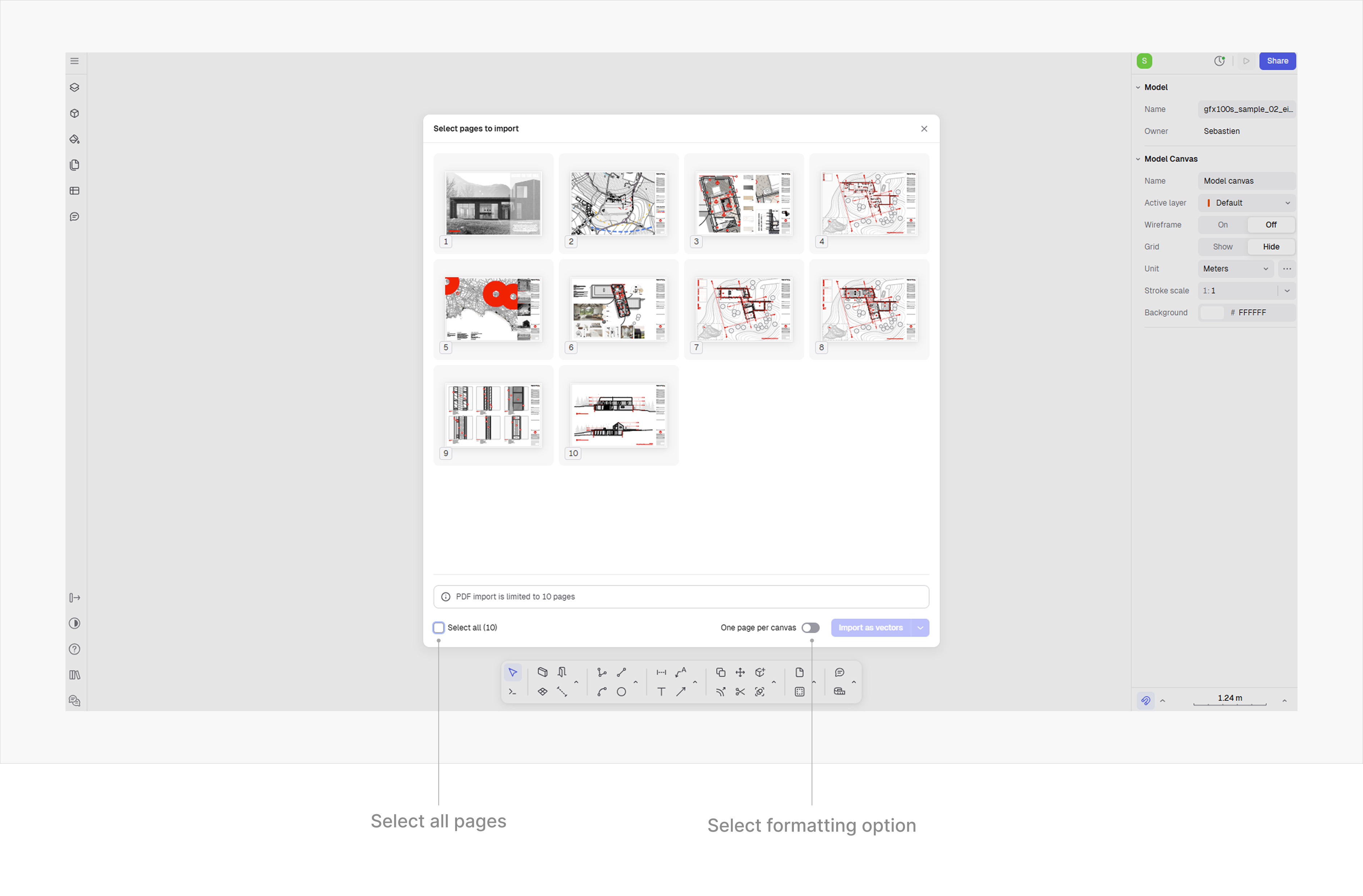

• Sélectionnez les pages que vous souhaitez importer. (Jusqu'à dix pages).

• Définir le mode d'import : cochez la case Une page par canevas pour placer chaque page sur chaque canevas. Alternativement, toutes les pages seront placées sur un canevas unique.

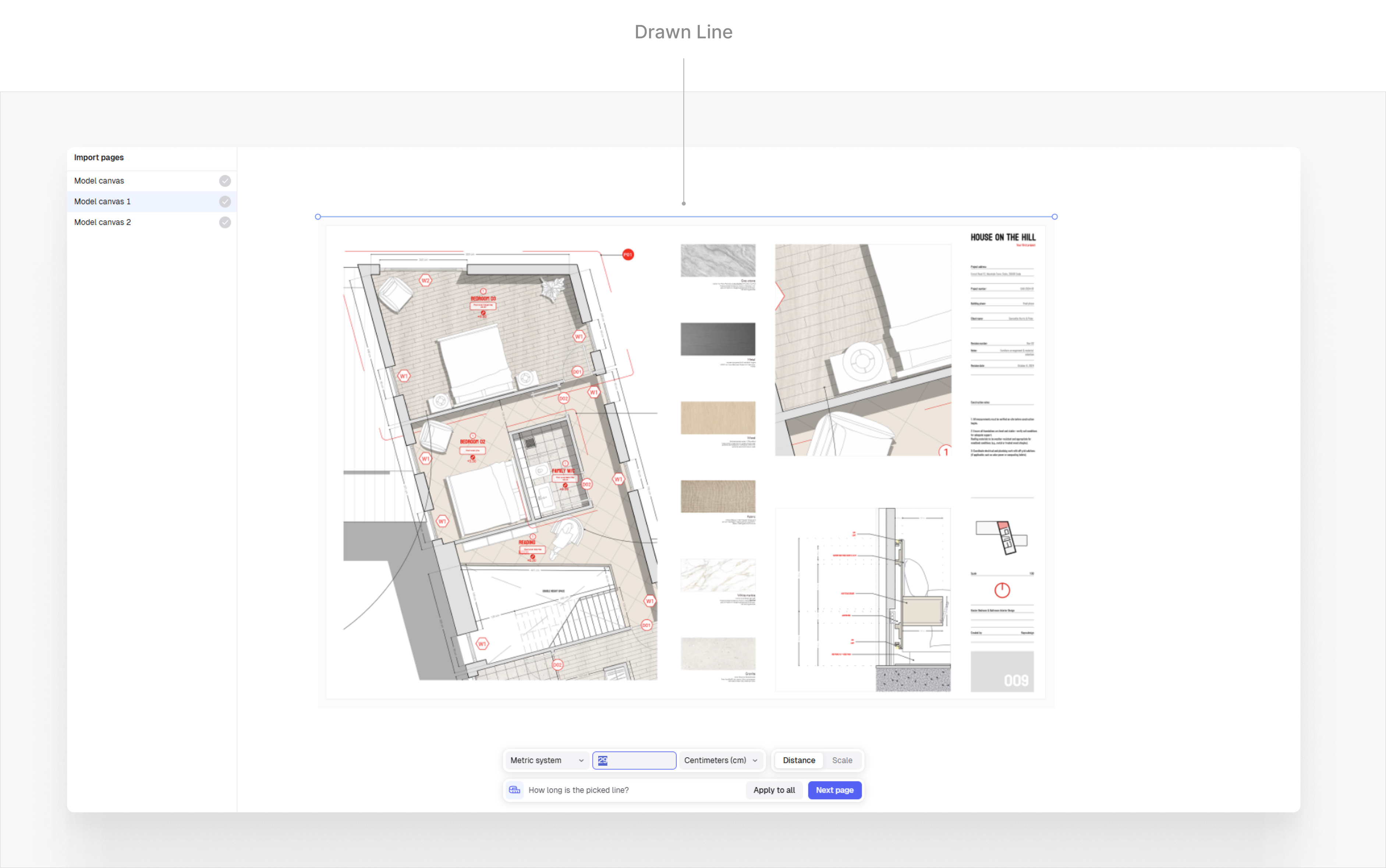

• Définissez l'échelle de votre dessin importé, en choisissant soit le mode distance, soit le mode échelle.

• Répétez ce processus pour chaque page ou cliquez sur appliquer à tous pour appliquer l'échelle actuelle à toutes les autres pages.

• Choisissez si vous souhaitez importer le fichier PDF en tant que vecteurs ou en tant qu'images.

• Votre fichier est importé dans un nouveau dessin.

Import de fichiers dans un dessin existant

Actuellement, Rayon ne prend en charge que l'import de toutes les pages d'un fichier PDF sur le même plan de travail. Vous pouvez importer un fichier PDF sur un nouveau canevas, mais vous serez limité à une page.

Pour importer des fichiers à l'intérieur d'un dessin existant :

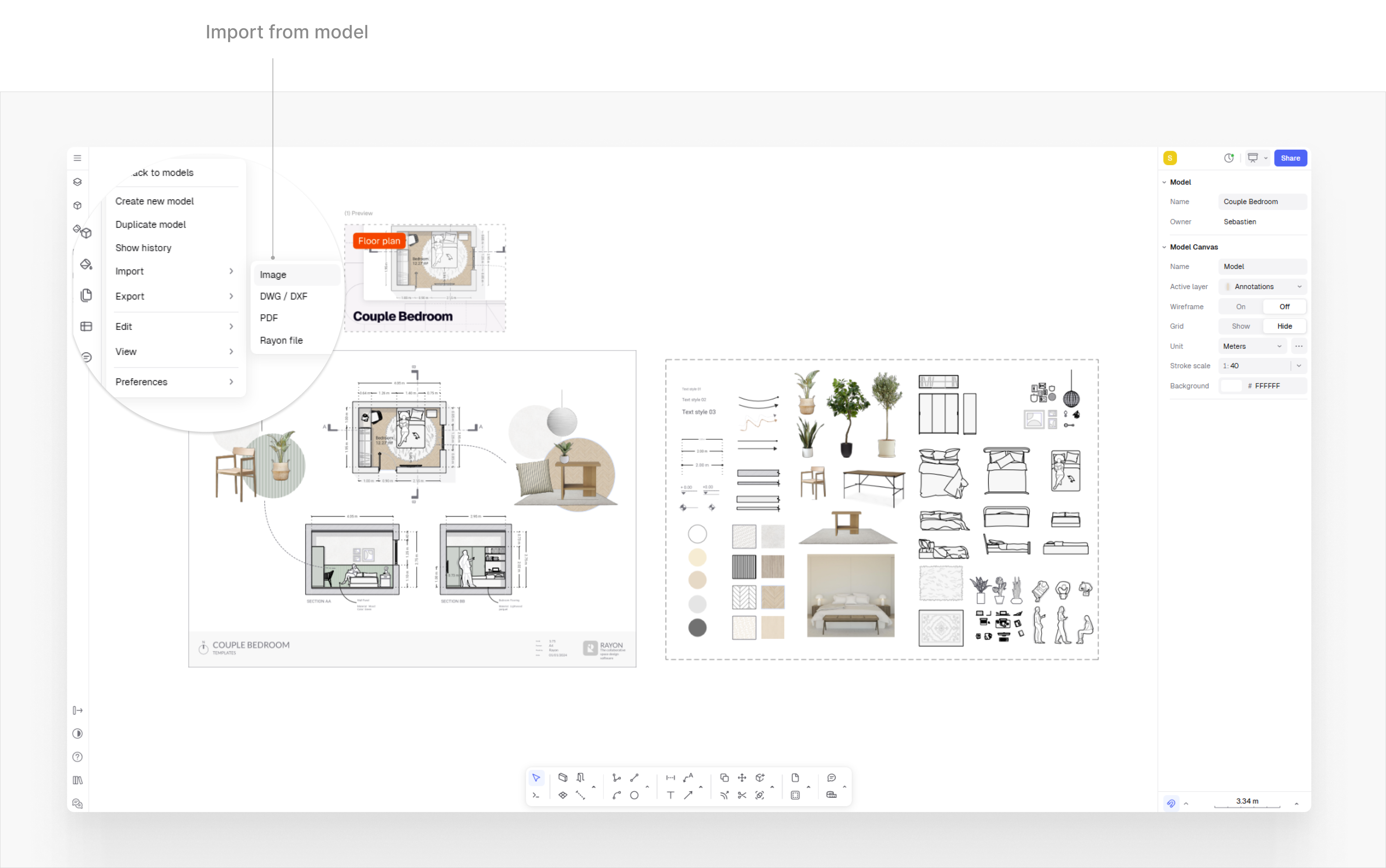

• Ouvrez le Menu en haut à gauche de l'éditeur et survolez Import.

• Choisissez le type de fichier que vous souhaitez importer (Image, DWG/DXF, PDF, Fichier Rayon).

• Choisissez un fichier et aidez Rayon à définir son échelle, en suivant les exemples ci-dessus.

• Enfin, terminez votre import en...

  • Cliquer sur Choisir le point d'insertion sur le canevas. Les coordonnées choisies seront utilisées comme point d'insertion central vertical et horizontal de votre fichier importé.

  • En cliquant directement sur le canevas pour importer aux coordonnées d'origine du fichier.

• Votre fichier est importé dans votre dessin existant !

Lors de l'import d'une image dans un dessin existant, vous pouvez simplement glisser et déposer plusieurs images directement depuis votre explorateur de fichiers vers votre dessin Rayon

Import d'un fichier Rayon (.RY)

Pour importer un fichier Rayon (.RY) dans Rayon,

• Cliquez sur Import en haut à droite du gestionnaire de projet et choisissez un fichier.

• Votre fichier est importé dans un nouveau dessin.

Copie d'un dessin à un autre

Pour copier des entités d'un dessin rayon à un autre,

• Sélectionnez les entités que vous souhaitez copier

• Cliquez avec le bouton droit de la souris et sélectionnez Copier comme export ou Ctrl + Shift + C.

• Passer dans l'autre dessin Rayon et utilisez le raccourci Ctrl+V pour coller les éléments copiés dans ce dessin.

Pour plus d'informations étape par étape, regardez notre tutoriel sur l'utilisation des calques dans Rayon .
